Як підключити Т2 до телевізора: покрокова інструкція для нових і старих моделей

Схема підключення залежить від двох речей: чи має телевізор вбудований тюнер DVB-T2 і які відеовходи на ньому доступні. Якщо тюнер вбудований, ефірну антену під’єднують безпосередньо до телевізора. Якщо його немає, потрібна зовнішня Т2-приставка: на новіших моделях її з’єднують через HDMI, а на старих — через композитний AV-вхід, сумісний SCART або RF-модулятор.

Перед підключенням вимкніть телевізор і приставку з розетки. Назви та розташування портів можуть відрізнятися, тому звіряйте позначення на корпусі з інструкціями саме до ваших моделей.

Оберіть схему підключення за можливостями телевізора

Перевірити наявність вбудованого тюнера можна в характеристиках телевізора або його інструкції. Потрібне позначення — DVB-T2. Наявність лише DVB-T не гарантує приймання сигналу DVB-T2. Не плутайте ефірний стандарт DVB-T2 із кабельним DVB-C та супутниковим DVB-S/S2.

Сценарій 1. Телевізор має вбудований тюнер DVB-T2

У цьому випадку окрема приставка не потрібна. Пошук і перемикання каналів виконуються телевізором та його пультом.

1. Встановіть ефірну антену. Потрібний діапазон визначається частотами місцевого передавача. В Україні DVB-T2 працює у VHF 174–230 МГц та UHF 470–862 МГц, тому антена має підтримувати діапазон, у якому ведеться місцеве мовлення. Кімнатної антени може вистачити за сприятливих умов, але в місцях зі слабким сигналом частіше потрібна зовнішня.
2. Під’єднайте антенний кабель до телевізора. Знайдіть круглий вхід із позначенням ANT IN, RF IN, Antenna або подібним. Не використовуйте супутниковий роз’єм SAT IN.
3. Увімкніть телевізор. Відкрийте меню каналів, трансляції або налаштування приймання.
4. Виберіть ефірне телебачення. Джерело сигналу може називатися «Антена», «Ефір», «Наземне», Air або Terrestrial.
5. Вкажіть цифровий стандарт. Якщо телевізор пропонує вибір, установіть DVB-T2 або пошук цифрових ефірних каналів.
6. Запустіть автоматичне сканування. Не вимикайте телевізор до завершення пошуку.

Якщо використовується активна антена з підсилювачем, їй може бути потрібне окреме живлення. Подавайте його тільки способом, передбаченим виробником антени й телевізора. Не вмикайте живлення антени в меню навмання, особливо якщо кабель уже підключений до зовнішнього блока живлення.

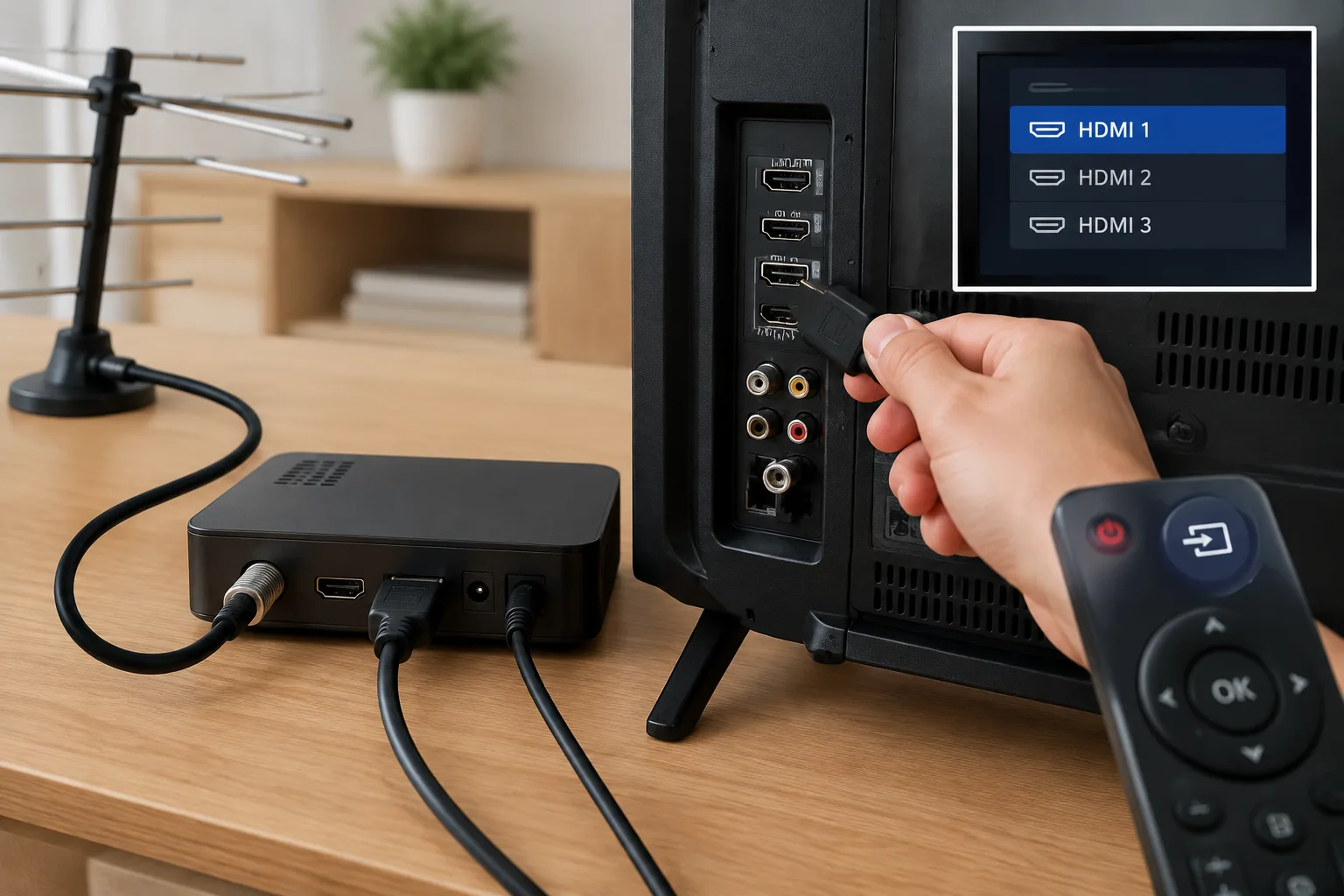

Сценарій 2. Зовнішня Т2-приставка підключається через HDMI

HDMI передає зображення і звук одним кабелем та є найзручнішим варіантом для телевізора без вбудованого DVB-T2.

1. Підключіть антену до приставки. Вставте антенний кабель у порт RF IN, ANT IN або Antenna IN на Т2-приймачі.
2. З’єднайте пристрої HDMI-кабелем. Один кінець вставте в HDMI OUT приставки, другий — у вільний порт HDMI IN телевізора.
3. Запам’ятайте номер входу. Біля роз’єму може бути написано HDMI 1, HDMI 2 або HDMI 3. Саме цей вхід потрібно вибрати на екрані.
4. Підключіть живлення приставки. Використовуйте комплектний блок живлення або кабель, зазначений виробником. Не під’єднуйте блок із невідповідною напругою чи полярністю.
5. Увімкніть телевізор і приставку. На телевізорі натисніть Source, Input або кнопку зі значком входу та виберіть відповідний HDMI.
6. Дочекайтеся меню приставки. Подальше налаштування каналів виконуйте її пультом, а не пультом телевізора.

Якщо приставка має наскрізний антенний вихід RF OUT або LOOP OUT, це не означає, що через нього телевізор отримає меню та канали приставки. Звичайний LOOP OUT зазвичай лише ретранслює антенний сигнал. Для передавання зображення використовуйте HDMI або AV, якщо виробник прямо не зазначив, що приставка має модульований RF/TV OUT.

Сценарій 3. Т2 потрібно підключити до старого телевізора

Щоб підключити Т2 до старого телевізора, найчастіше використовують композитний AV-вхід із трьома роз’ємами RCA. На приставці має бути відповідний вихід: три окремі гнізда або один роз’єм для сумісного перехідника.

1. Під’єднайте антену до приставки. Кабель від ефірної антени вставте в RF IN або ANT IN.
2. Знайдіть AV-вихід приставки. Це можуть бути жовтий, білий і червоний роз’єми або один роз’єм AV OUT, для якого потрібен передбачений виробником кабель-перехідник.
3. Підключіть відео. Жовтий штекер вставте в жовтий вихід VIDEO OUT приставки та жовтий вхід VIDEO IN телевізора.
4. Підключіть звук. Білий штекер відповідає лівому аудіоканалу AUDIO L, червоний — правому AUDIO R. На монофонічному телевізорі може бути лише один аудіовхід — у такому разі керуйтеся інструкціями телевізора та приставки.
5. Увімкніть пристрої. На телевізорі виберіть джерело AV, Video, Composite або EXT.
6. Перевірте меню приставки. Якщо воно з’явилося, з’єднання між приставкою і телевізором працює. Запускайте пошук каналів із пульта Т2-приймача.

Через композитний AV передається сигнал стандартної чіткості, тому зображення зазвичай буде менш деталізованим, ніж через HDMI. Це особливість способу підключення, а не обов’язково несправність приставки.

Важливо: не з’єднуйте HDMI-вихід приставки з RCA-входами телевізора простим пасивним кабелем HDMI–RCA. Ці інтерфейси використовують різні типи сигналу, тому для перетворення потрібен сумісний активний конвертер із власним живленням.

Як діяти, якщо на старому телевізорі немає RCA

Якщо є SCART

Для телевізора зі SCART можна використати Т2-приставку з композитним AV-виходом і адаптер RCA–SCART. Адаптер повинен підтримувати напрямок входу в телевізор. На моделях із перемикачем IN/OUT виберіть положення IN.

Підключіть жовтий, білий і червоний штекери приставки до адаптера, вставте адаптер у SCART телевізора, а потім виберіть джерело AV, EXT або SCART. Сумісність залежить від того, які сигнали приймає конкретний SCART-вхід, тому перед купівлею адаптера перевірте документацію телевізора.

Якщо приставка має тільки HDMI, знадобиться активний конвертер HDMI–SCART або HDMI–AV, який підтримує потрібний напрямок перетворення. Звичайний кабель без електронного перетворювача не підійде.

Якщо є тільки антенний вхід

Спочатку перевірте характеристики приставки. Якщо вона має власний модульований RF/TV OUT, її можна з’єднати з антенним входом телевізора за схемою, передбаченою виробником. Звичайний RF LOOP OUT для цього не підходить, оскільки зазвичай лише передає далі вхідний антенний сигнал.

Якщо модульованого виходу немає, потрібен окремий RF-модулятор, який перетворює композитний сигнал приставки на аналоговий телевізійний канал. Схема виглядає так: антена підключається до Т2-приставки, AV-вихід приставки — до RF-модулятора, а вихід модулятора — до антенного входу телевізора. Потім на телевізорі налаштовують аналоговий канал на частоту модулятора.

Перед придбанням перевірте сумісність стандарту модулятора з телевізором. RF-модулятор є окремим активним пристроєм, а не простим перехідником.

Що врахувати на старому телевізорі LG

Підключення Т2 до старого телевізора LG виконується за тією самою логікою: антена входить у приставку, а відео та звук із приставки передаються на телевізор через HDMI, AV або SCART. Відмінність може полягати в позначеннях і будові входів.

• Окремий композитний вхід може бути підписаний як AV IN, VIDEO IN або Audio/Video.
• На деяких моделях композитний відеовхід поєднаний із компонентним блоком COMPONENT IN. У такому разі жовтий відеоштекер підключають до гнізда Y/VIDEO, лише якщо це прямо передбачено схемою телевізора.
• Білий і червоний аудіоштекери підключають до входів AUDIO L/MONO та AUDIO R.
• На окремих моделях LG замість стандартних RCA-гнізд використовується компактний роз’єм. Для нього застосовуйте лише AV-перехідник, прямо сумісний із конкретною моделлю телевізора LG.
• Для вибору джерела натисніть на пульті кнопку Input, Source або кнопку зі значком входу, а потім виберіть AV, Component, HDMI чи SCART відповідно до фактичного підключення.

Не вставляйте жовтий композитний штекер у будь-яке зелене компонентне гніздо. Використання входу Y для композитного відео можливе тільки тоді, коли біля нього є позначення VIDEO або це підтверджено інструкцією конкретного телевізора LG.

Як вивести меню Т2 на екран

Поява меню приставки не залежить від якості приймання антени. Спочатку телевізор має показати відеосигнал від приймача, і лише після цього варто шукати канали.

• Переконайтеся, що індикатор живлення приставки світиться, а пристрій не перебуває в режимі очікування.
• Перевірте, до якого саме входу телевізора підключений кабель: HDMI 1, HDMI 2, AV або SCART.
• Натисніть на пульті телевізора Source або Input та виберіть цей вхід.
• Для HDMI не вибирайте режим «ТБ» або «Антена»: він призначений для вбудованого тюнера телевізора, а не зовнішньої приставки.
• Для RCA виберіть саме AV, а не компонентний режим, якщо телевізор розділяє ці джерела.
• Після появи заставки або меню використовуйте пульт приставки для налаштування і перемикання Т2-каналів. Пульт телевізора надалі потрібен переважно для ввімкнення, вибору входу та регулювання гучності.

Якщо меню не з’явилося, тимчасово від’єднайте антену: справна приставка все одно повинна показати власне меню. Його відсутність указує на проблему з живленням, вибраним входом, HDMI- або AV-кабелем чи відеовиходом, а не на слабкий ефірний сигнал.

Запустіть пошук каналів і перевірте приймання

Шукати канали потрібно на пристрої, до якого підключена антена. Якщо вона входить безпосередньо в телевізор, використовуйте меню телевізора. Якщо антена підключена до Т2-приставки, запускайте пошук у меню приставки.

1. Відкрийте розділ налаштування каналів, трансляції або пошуку.
2. За потреби виберіть країну свого фактичного місцезнаходження.
3. Укажіть тип приймання «Антена», «Ефір» або Terrestrial, а не «Кабель» чи «Супутник».
4. Виберіть цифрові канали або стандарт DVB-T2.
5. Запустіть автоматичний пошук і дочекайтеся його завершення.
6. Збережіть знайдений список та перевірте кілька каналів.

Якщо канали не знаходяться або зображення періодично розсипається на квадрати, відкрийте індикатори рівня та якості сигналу. Докладну послідовність дій наведено в інструкції, як налаштувати канали після підключення та перевірити приймання.

Під час перевірки повільно змінюйте напрямок антени й після кожної зміни давайте показникам стабілізуватися. Оцінюйте одночасно рівень і якість сигналу або кількість бітових помилок: високий рівень сам по собі не гарантує стабільного приймання. Низька якість за високого рівня може бути пов’язана з перешкодами, неправильним напрямком антени або перевантаженням підсилювача.

Де шукати помилку, якщо підключення не запрацювало

Перевіряйте підключення послідовно: спочатку добийтеся появи меню приставки, потім перевірте антенний кабель, запустіть пошук каналів і лише після цього оцінюйте рівень та якість приймання. Так можна відокремити проблему відеоз’єднання від проблеми ефірного сигналу.
